ABICOR BINZEL

Делови за ABIMIG® W

Name: Делови за ABIMIG® W
Brand: ABICOR BINZEL

Оригинални делови

Спецификација

Водено

Ладење

Оригинални потрошни делови ABICOR BINZEL за водено ладените горилници ABIMIG® W 340, W 440 и W 540: млазници со вградена заштита од прскање, контактни дизни, држачи и водилки.

Тука се и заменливите вратови (neck) за ABIMIG® W T, во COMBI изведба (со водилка, дизна и врв) или без опрема.

Модели и технички карактеристики

ABIMIG® W 340 / 440 / 540 Вратови (neck) за ABIMIG® W T

ABIMIG® W 340 / 440 / 540

Каталог, стр. 47 ↗

Млазници5 пар.

ABIMIG® W 340

ABIMIG® W 440

ABIMIG® W 540

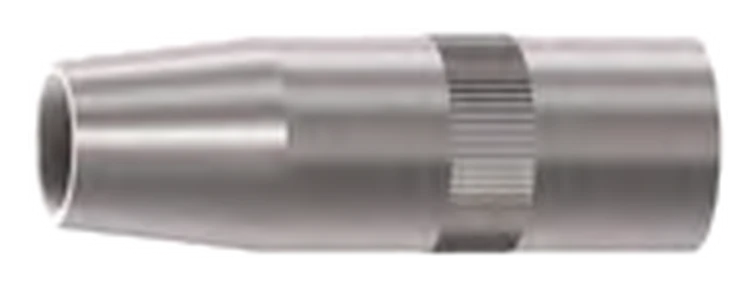

ABIMIG® W 340

Изведба	W 340 · Ø	Кат. бр.
Цилиндрична	Ø 17 mm	145.0740.5
Конусна	Ø 12.5 mm	145.0737.5
Конусна (стеснета)	Ø 10 mm	145.0739.5

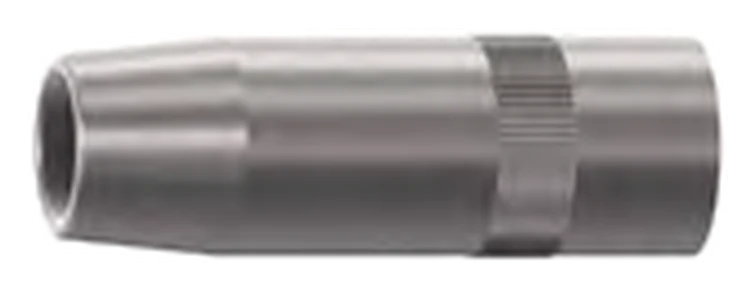

ABIMIG® W 440

Изведба	W 440 · Ø	Кат. бр.
Цилиндрична	Ø 18 mm	145.0745.5
Конусна	Ø 14.5 mm	145.D092.5
Конусна (стеснета)	Ø 12 mm	145.0746.5

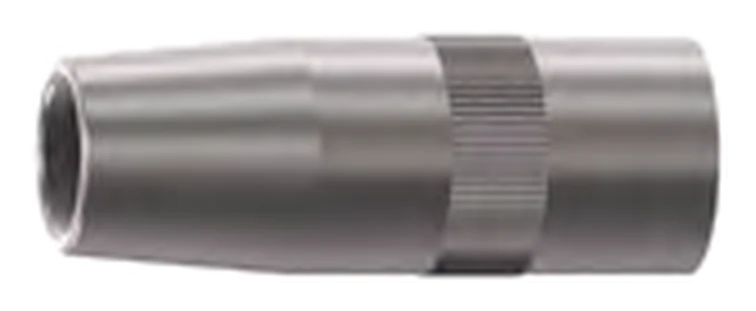

ABIMIG® W 540

Изведба	W 540 · Ø	Кат. бр.
Цилиндрична	Ø 20 mm	145.0742.5
Конусна	Ø 16 mm	145.0735.5
Конусна (стеснета)	Ø 14 mm	145.0741.5

Изведба	W 340 · Ø	Кат. бр.	W 440 · Ø	Кат. бр.	W 540 · Ø	Кат. бр.

	ABIMIG® W 340		ABIMIG® W 440		ABIMIG® W 540
Цилиндрична	Ø 17 mm	145.0740.5	Ø 18 mm	145.0745.5	Ø 20 mm	145.0742.5
Конусна	Ø 12.5 mm	145.0737.5	Ø 14.5 mm	145.D092.5	Ø 16 mm	145.0735.5
Конусна (стеснета)	Ø 10 mm	145.0739.5	Ø 12 mm	145.0746.5	Ø 14 mm	145.0741.5

Со вградена заштита од прскање; заштитата може да се нарача и одделно.

Контактни дизни10 пар.

W 340 (M6)

W 440 (M8)

W 540 (M8)

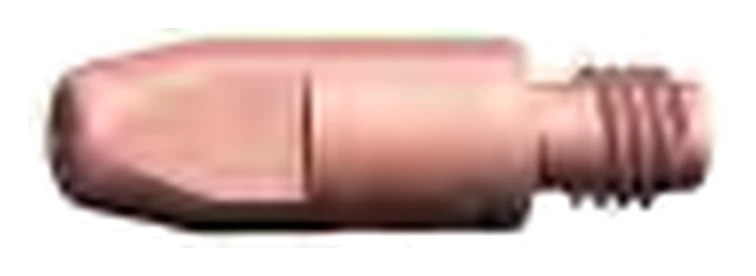

W 340 (M6)

Материјал	Ø	Кат. бр.
E-Cu	Ø 0.8 mm	140.0051
E-Cu	Ø 1.0 mm	140.0242
E-Cu	Ø 1.2 mm	140.0379
CuCrZr	Ø 0.8 mm	140.0054
CuCrZr	Ø 1.0 mm	140.0245
CuCrZr	Ø 1.2 mm	140.0382

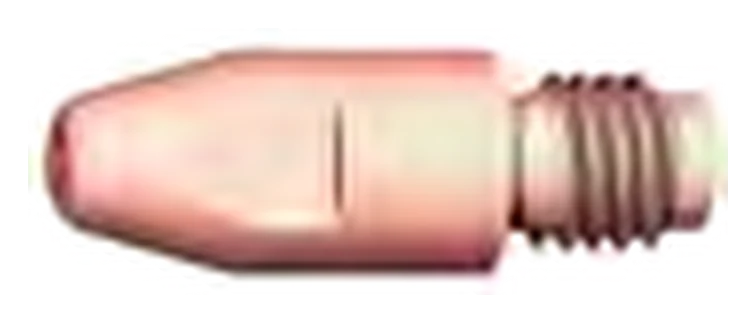

W 440 (M8)

Материјал	Ø	Кат. бр.
E-Cu	Ø 0.8 mm	140.0114
E-Cu	Ø 1.0 mm	140.0313
E-Cu	Ø 1.2 mm	140.0442
E-Cu	Ø 1.6 mm	140.0587
CuCrZr	Ø 0.8 mm	140.0117
CuCrZr	Ø 1.0 mm	140.0316
CuCrZr	Ø 1.2 mm	140.0445
CuCrZr	Ø 1.6 mm	140.0590

W 540 (M8)

Материјал	Ø	Кат. бр.
E-Cu	Ø 1.0 mm	140.0313
E-Cu	Ø 1.2 mm	140.0442
E-Cu	Ø 1.6 mm	140.0587
CuCrZr	Ø 1.0 mm	140.0316
CuCrZr	Ø 1.2 mm	140.0445
CuCrZr	Ø 1.6 mm	140.0590

Материјал	Ø	W 340 (M6)	W 440 (M8)	W 540 (M8)

E-Cu	Ø 0.8 mm	140.0051	140.0114	–
E-Cu	Ø 1.0 mm	140.0242	140.0313	140.0313
E-Cu	Ø 1.2 mm	140.0379	140.0442	140.0442
E-Cu	Ø 1.6 mm	–	140.0587	140.0587
CuCrZr	Ø 0.8 mm	140.0054	140.0117	–
CuCrZr	Ø 1.0 mm	140.0245	140.0316	140.0316
CuCrZr	Ø 1.2 mm	140.0382	140.0445	140.0445
CuCrZr	Ø 1.6 mm	–	140.0590	140.0590

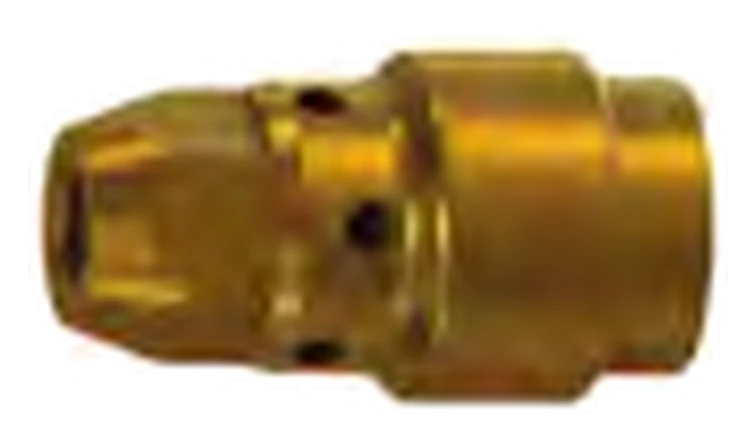

Држачи на контактна дизна5 пар.

ABIMIG® W 340

ABIMIG® W 440

ABIMIG® W 540

ABIMIG® W 340

Материјал	W 340 · X	Кат. бр.
Месинг	24.0 mm	142.0241.5
Месинг	26.0 mm	142.0242.5

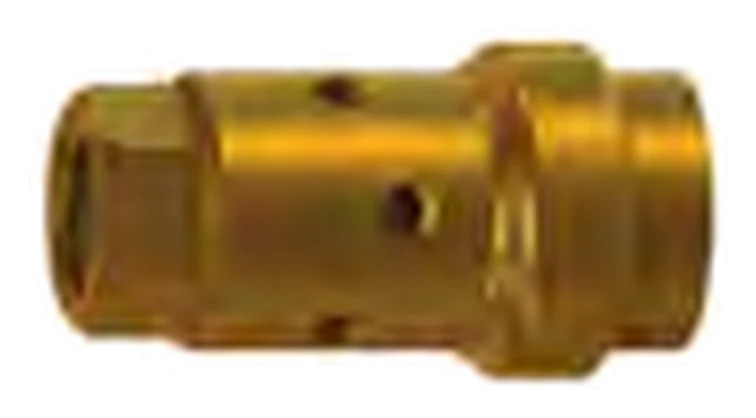

ABIMIG® W 440

Материјал	W 440 · X	Кат. бр.
Месинг	26.0 mm	142.0252.5
Месинг	28.0 mm	142.0253.5
Месинг	31.0 mm	142.0243.5

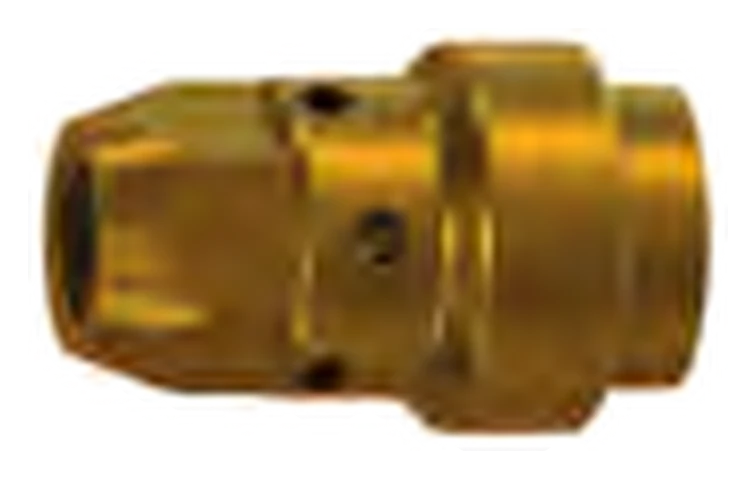

ABIMIG® W 540

Материјал	W 540 · X	Кат. бр.
Месинг	25.0 mm	142.0239.5
Месинг	27.0 mm	142.0240.5
Месинг	28.5 mm	142.0284.5

Материјал	W 340 · X	Кат. бр.	W 440 · X	Кат. бр.	W 540 · X	Кат. бр.

	ABIMIG® W 340		ABIMIG® W 440		ABIMIG® W 540
Месинг	24.0 mm	142.0241.5	26.0 mm	142.0252.5	25.0 mm	142.0239.5
Месинг	26.0 mm	142.0242.5	28.0 mm	142.0253.5	27.0 mm	142.0240.5
Месинг	–	–	31.0 mm	142.0243.5	28.5 mm	142.0284.5

Навои: W 340 M6 / M10x1, W 440 M8 / M10x1, W 540 M8 / M11x1.

Водилки (спирали)

Изведба	Ø	за 3 m	за 4 m	за 5 m

Изолирана спирала	Ø 0.8 mm	124.0137	124.0138	124.0139
Изолирана спирала	Ø 1.0 mm	124.0111	124.0112	124.0113
Изолирана спирала	Ø 1.2 mm	124.0111	124.0112	124.0113
Изолирана спирала	Ø 1.6 mm	124.0114	124.0115	124.0116

Вратови (neck) за ABIMIG® W T

Каталог, стр. 78 ↗

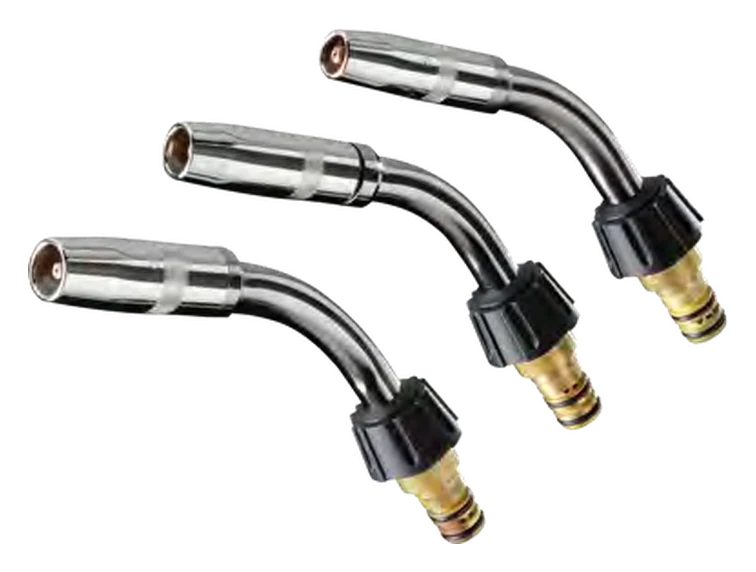

Вратови ABIMIG® W T 340

Тип	Агол	X	Y	COMBI врат	Врат без опрема

Краток	50°	125 mm	75 mm	788.0056.1	788.0057.1
Стандарден	50°	140 mm	85 mm	788.0019.1	788.0020.1
Прав	0°	170 mm	–	788.0127.1	788.0128.1

COMBI вратот доаѓа со водилка, млазница 340 ND12.5 и контактна дизна CuCrZr M6/1.0.

Вратови ABIMIG® W T 440

Тип	Агол	X	Y	COMBI врат	Врат без опрема

Краток	50°	125 mm	80 mm	788.0058.1	788.0059.1
Стандарден	50°	145 mm	85 mm	788.0004.1	788.0005.1
60°	60°	165 mm	105 mm	788.0073.1	788.0074.1
L	50°	185 mm	85 mm	788.0067.1	788.0068.1
XL	50°	250 mm	85 mm	788.0259.1	788.0260.1
XL	50°	350 mm	85 mm	788.0075.1	788.0076.1
XXL	50°	500 mm	85 mm	788.0189.1	788.0171.1
XXXL	50°	750 mm	85 mm	788.0321.1	788.0322.1
Прав	0°	175 mm	–	788.0129.1	788.0130.1

COMBI вратот доаѓа со водилка, млазница 440 ND14.5 и контактна дизна CuCrZr M8/1.2.

Вратови ABIMIG® W T 540

Тип	Агол	X	Y	COMBI врат	Врат без опрема

Краток	50°	140 mm	85 mm	788.0081.1	788.0082.1
Стандарден	50°	150 mm	90 mm	788.0025.1	788.0026.1
L	50°	200 mm	90 mm	788.0087.1	788.0088.1
XL	50°	360 mm	90 mm	788.0095.1	788.0096.1
XXL	50°	495 mm	90 mm	788.0101.1	788.0102.1
Прав	0°	190 mm	–	788.0133.1	788.0134.1

COMBI вратот доаѓа со водилка, млазница 540 ND16 и контактна дизна CuCrZr M8/1.2.

Водилки за врат

Тип	Ø жица	Врат до 250 mm	Врат 250–650 mm

Челична спирала BSL	0.8–1.2 mm	123.D097	123.D125
Челична спирала BSL	1.4–1.6 mm	123.D098	123.0023.1
Пластична водилка BPL (алуминиум)	0.8–1.2 mm	149.0418.1	149.0418.1
Пластична водилка BPL (алуминиум)	1.4–1.6 mm	149.0420.1	149.0421.1
